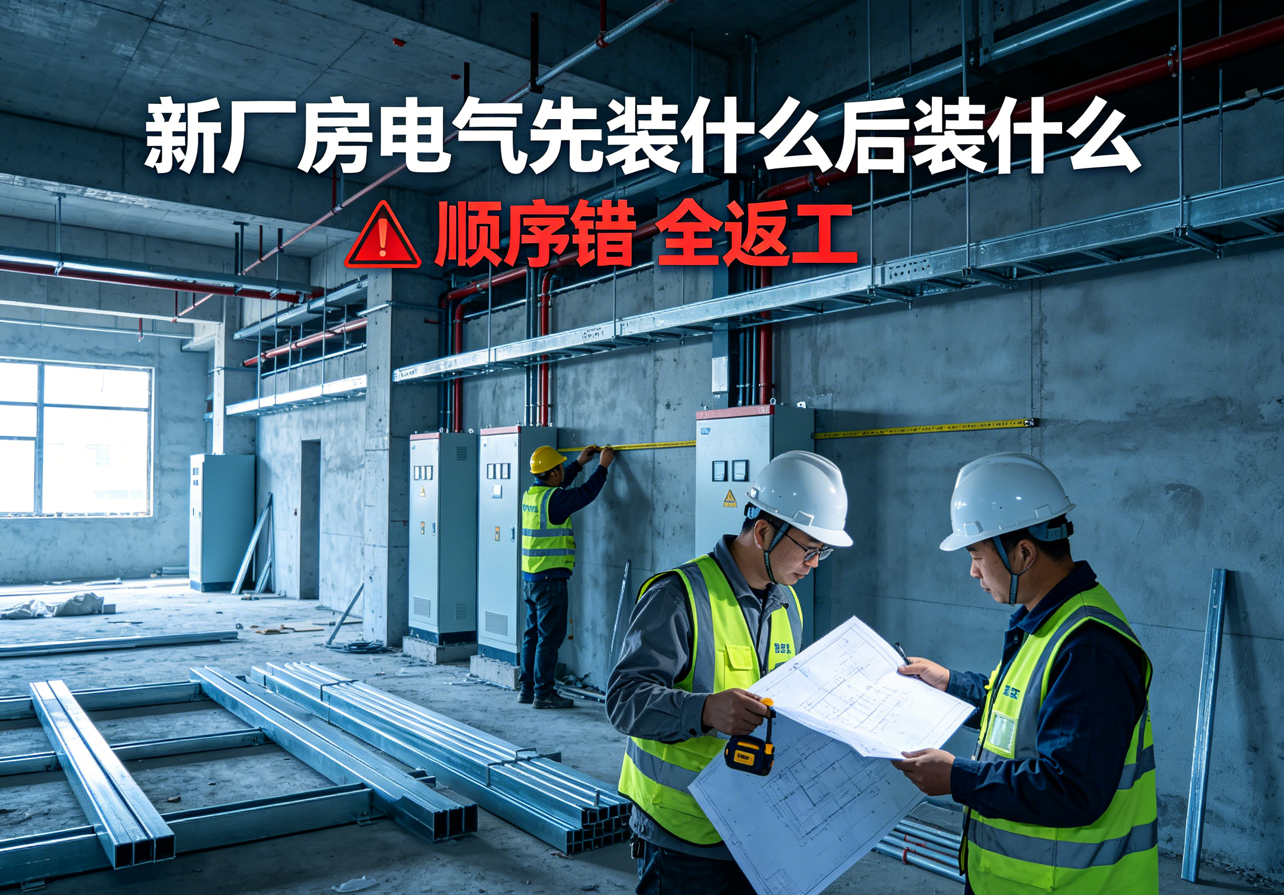

不少工厂新建厂房、全新车间装修时，电气施工完全乱了节奏：先装好控制柜再铺桥架，先布动力线再做接地，等到验收阶段出现空间不足、线路冲突、接地失效、防爆不达标等大量问题，拆了重装，工期拉长十几天，线缆、柜体、人工白白浪费，投产计划被迫延后。
电气安装有一套标准化先后流程，顺序一步错，后面全返工。今天把新厂房电气完整施工排序讲清楚，工程、电工照着执行，一次完工、零整改、顺利通过安监验收。
一、前期筹备：所有电气施工开工前必做（第一步，不能省）
正式进场布线、装柜之前，勘测交底是根基，跳过直接进场必踩坑。
1. 现场全维度勘测：测量厂房层高、地面承重、通道宽度、门窗立柱位置，标记叉车通行区域、防爆区、潮湿区、设备摆放点位；
2. 对接设备清单：统计所有电机、变频器、PLC、空压机、流水线功率，确定总负荷、变压器、配电柜容量；
3. 图纸深化设计：规划总配电室位置、桥架走向、强弱电分区、接地网布置、应急回路，出具完整施工图纸；
4. 三方交底会：甲方工程、成套厂家、现场电工统一施工标准，明确扭矩、绝缘、接地、防爆规范，确认物料清单。
筹备完成再进场，从源头规避柜体放不下、线缆长度不足、强弱电干扰等返工隐患。
二、土建同步阶段：预埋、接地先行（施工顺序 1）
厂房墙体、地面浇筑、隔墙施工阶段，同步完成隐蔽工程预埋，后期无法二次改动。
1. 全厂接地网铺设：沿厂房四周、设备基础预埋镀锌接地扁钢，连通独立接地极，普通车间接地网≤4Ω，防爆车间≤1Ω；
2. 线管预埋：墙体、地面预埋强弱电穿线管，动力管与信号管分开预留，交叉位置预留隔离间距；
3. 电缆沟、线槽基座预埋：配电室电缆沟浇筑，固定预埋件同步做好，预留防水、防火封堵位置；
4. 防雷装置预埋：屋面引下线、立柱防雷连接点提前预埋，和总接地网连通。
隐蔽工程属于安监重点核查项，等到墙体完工再做接地、预埋，只能砸墙破地，成本翻倍。
三、桥架、母线安装（施工顺序 2）
土建完工、墙面地面固化后，先做桥架再布线，避免线缆铺好后无法调整支架。
1. 安装桥架固定支架，区分动力桥架、弱电桥架，间距合规，高低分层隔离；
2. 桥架拼接、跨接地线安装完整，穿越墙体、楼板位置预留防火封堵；
3. 车间母线槽、动力干线桥架统一排布，预留检修操作空间，柜门开启无遮挡；
4. 户外、潮湿区域桥架加装防雨盖板，防爆区域使用密封桥架。
四、总配电、分控制柜就位固定（施工顺序 3）
桥架完工、走线通道全部成型，再吊装、固定高低压配电柜、车间分控柜。
1. 配电室落地柜找平加固，加装绝缘底座，预留前后检修通道≥1.2 米；
2. 壁挂控制柜按 1.2–1.5 米标准高度固定，柜门可 90° 完全打开；
3. 所有柜体接地可靠连接至厂房总接地网，柜间接地扁钢连通；
4. 柜体摆放避开叉车撞击区域，预留散热、通风空间。
如果先装柜子再铺桥架，极易出现桥架高度和柜体出线口错位，切割改造费时费力。
五、电缆敷设、穿线施工（施工顺序 4）
桥架全部固定到位后，统一放线，严格遵循 “先动力、后弱电”。
1. 先敷设主线、大功率动力电缆（变压器进线、空压机、流水线总电源）；
2. 再敷设分路动力线缆，电机、照明、空调回路分开布线；
3. 最后铺设信号线、通讯线、传感器控制线，全程和动力线缆分层隔离；
4. 线缆预留检修余量，两端统一套标准线号，强弱电严禁同管同槽混走。
六、柜内接线、元件调试（施工顺序 5）
线缆全部到位再进行柜内接线，顺序颠倒会造成线缆挤压、布线杂乱。
1. 线缆进柜统一固定线槽，横平竖直分层排布；
2. 端子按标准扭矩紧固，多股线全部使用冷压端子，杜绝散丝虚接；
3. 依次接断路器、接触器、变频器、PLC、漏电保护元件；
4. 完整标注每一路线号，和施工图纸一一对应。
七、绝缘、接地全项检测（施工顺序 6，通电前关键一步）
接线全部完工，严禁直接合闸通电，先做断电安全检测。
1. 500V 兆欧表测试相间、对地绝缘电阻，达标后方可下一步；
2. 复测全厂接地网、柜体接地电阻，记录检测数据存档；
3. 逐台试验漏电保护器、过载保护，确认跳闸灵敏；
4. 红外测温空载预检端子无发热隐患。
八、分阶段通电调试（施工顺序 7）
检测合格后分段送电，遵循 “先总后分、先空载后带载”。
1. 总配电柜空载通电，检测三相电压平衡；
2. 逐级给分控柜送电，单独测试照明、风机、空调等辅助设备；
3. 空载调试流水线、电机、变频器，检查启停、信号通讯；
4. 全线带载试运行 24 小时，持续测温、记录电流电压数据。
九、收尾防护、资料归档（施工顺序 8，验收前最后一步）
调试无故障后完成现场收尾，满足消防、安监验收要求。
1. 桥架洞口、电缆沟做防火封堵，破损绝缘套管更换；
2. 张贴回路标识、高压警示、接地标识，配齐绝缘垫、灭火器、挡鼠板；
3. 整理全套资料：施工图纸、接地 / 绝缘检测报告、电工证件、元件台账、试运行记录；
4. 清理柜内、车间线路杂物，交付完整运维清单。
三、最容易搞反的 4 大错误顺序，千万别踩坑
1. 错误：先装控制柜，后铺桥架 → 出线错位，大量切割改造；
2. 错误：先布弱电信号线，再走动力电缆 → 电磁干扰，传感器频繁失灵；
3. 错误：先通电调试，再测绝缘接地 → 极易短路烧损元件，存在触电起火风险；
4. 错误：土建完工再做接地预埋 → 砸地面重做接地，工期、成本大幅增加。
